行星齒輪傳動結構介紹
發布時間：2022.10.06 來源：中間齒輪軸_直齒輪_斜齒輪_變速箱手動齒輪-臺州格凌機械股份有限公司 點擊：
行星減速機中行星齒輪傳動與普通齒輪傳動相比，具有許多獨特優點。最顯著的特點是在傳遞動力時可以進行功率分流，并且輸入軸和輸出軸處在同一水平線上。所以行星齒輪傳動結構現已被廣泛應用于各種機械傳動系統中的減速機、增速器和變速裝置。

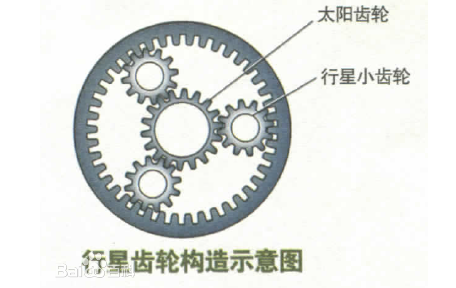

簡單的行星齒輪傳動結構都由兩排或三排以上行星齒輪機構組成，包括一個太陽輪、若干個行星齒輪和一個齒輪圈，其中行星齒輪由行星架的固定軸支承，允許行星輪在支承軸上轉動。行星齒輪和相鄰的太陽輪、齒圈總是處于常嚙合狀態，所以斜齒輪減速機相比之下有更高的平穩性。
·格凌行星齒輪表示行星齒輪傳動結構中，位于行星齒輪機構中心的是太陽輪，太陽輪和行星輪常嚙合，兩個外齒輪嚙合旋轉方向相反。正如太陽位于太陽系的中心一樣，太陽輪也因其位置而得名。在整個行星齒輪傳動結構中，如行星輪的自轉存在，而行星架則固定不動，這種方式類似平行軸式的傳動稱為定軸傳動。齒圈是內齒輪，它和行星輪常嚙合，是內齒和外齒輪嚙合，兩者間旋轉方向相同。行星齒輪的個數取決于變速器的設計負荷，通常有三個或四個，個數愈多承擔負荷愈大。
